Despliegue de Panda Endpoint Agent

Módulos principales de la arquitectura

Panda Endpoint Agent está formado por cuatro componentes principales:

1. Agente de administración

2. Procesos Locales

3. Watchdog

4. Planificador de tareas (scheduler)

Árbol de carpetas y entradas de registro de Panda Endpoint Agent

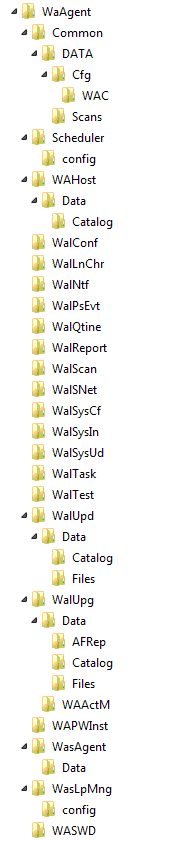

En el diagrama siguiente AdminIEClientPath es la ruta raíz donde se han instalado los módulos.

WaAgent– carpeta raíz de instalación de Panda Endpoint Agent.

Common – carpeta donde se guardan los ficheros de uso común, como WalAgApi.dll, librerías de núcleo, etc. Durante la ejecución de los procesos locales se creará en esta carpeta una subcarpeta “Data”

Scheduler – carpeta donde se guardan los ficheros del planificador de tareas.

Scheduler\Config – carpeta donde se guardan los ficheros de tokens para el planificador de tareas.

WaHost – carpeta donde se guardan los ficheros del servicio del agente de administración. Durante la ejecución de los procesos locales se puede crear en esta carpeta una subcarpeta “Data”

WalConf – carpeta donde se guardan los ficheros del proceso local WalConf.

WalTest – carpeta donde se guardan los ficheros del proceso local WalTest.

WalLnChr – carpeta donde se guardan los ficheros del proceso local WalLnChr.

WalNtf – carpeta donde se guardan los ficheros del proceso local WalNtf.

WalPsEvt – carpeta donde se guardan los ficheros del proceso local WalPsEvt.

WalQtine – carpeta donde se guardan los ficheros del proceso local WalQtine.

WalReport – carpeta donde se guardan los ficheros del proceso local WalReport.

WalScan – carpeta donde se guardan los ficheros del proceso local WalScan.

WalSNet – carpeta donde se guardan los ficheros del proceso local WalSNet.

WalSysCf – carpeta donde se guardan los ficheros del plugin WalSysCf.

WalSysIn – carpeta donde se guardan los ficheros del plugin WalSysIn

WalSysUd – carpeta donde se guardan los ficheros del plugin WalSysUd

WalTask – carpeta donde se guardan los ficheros del plugin WalTask.

WalTest – carpeta donde se guardan los ficheros del proceso local WalTest.

WalUpd – carpeta donde se guardan los ficheros del proceso local WalUpd. Durante la ejecución del proceso local se creará en esta carpeta una subcarpeta “Data”

WalUpg – carpeta donde se guardan los ficheros del proceso local WalUpg. Durante la ejecución del proceso local se creará en esta carpeta una subcarpeta “Data”

WAPWInst – carpeta donde se guardan los ficheros del proceso que supervisa la instalación.

WasAgent – carpeta donde se guardan los ficheros del agente de comunicaciones. Al ejecutarse el agente se creará en esta carpeta una subcarpeta “Data”

WasAgent – carpeta raíz de instalación del agente de administración. Al ejecutarse el agente se creará en esta carpeta una subcarpeta “Data”

WasLpMng – carpeta donde se guardan los ficheros del gestor de procesos locales.

WasLpMng\Config – carpeta donde se guardan los ficheros de tokens para el gestor de procesos locales.

Árbol de Entradas de registro de Windows

Panda Security se refiere a la clave del registro de Windows

HKEY_LOCAL_MACHINE\SOFTWARE\Panda Security\

AdminIE

carpeta dentro de la cual se crean todas las entradas de registro propias de Endpoint Protection.

ClientSystem

Clave de registro que contiene entradas de Panda Endpoint Agent. Estas entradas son:

- InstallPath – Contiene el directorio raíz en el que se ha instalado Panda Endpoint   Agent (lo que arriba se denominaba “AdminIEClientPath”)

- EventSystem - Contiene la configuración del sistema de eventos.

- Protections - Contiene información sobre la protección.

WAHost

Contiene la configuración del servicio del agente de administración.

SetupEx

carpeta dentro de la cual se crean todas las entradas de registro que serán utilizadas por los instaladores que emplean el Agente.

AdminIE

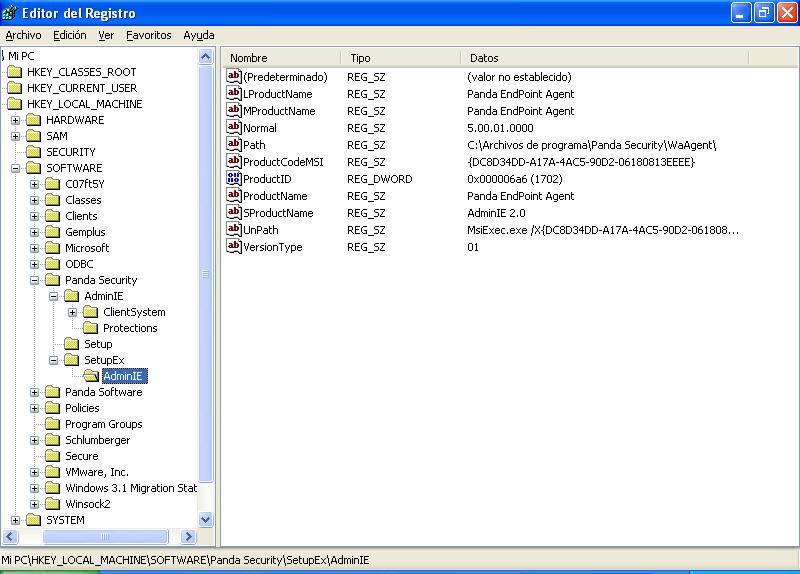

Clave de registro que contiene todas las entradas de Panda Endpoint Agent empleadas por los instaladores. Dichas entradas aparecen reflejadas en la siguiente captura:

El agente durante su ejecución creará la clave “AgentSystem” debajo de “ClientSystem”. Dentro de esa clave se crearán diversas entradas. El instalador no se tiene que preocupar de nada salvo de borrar la clave “AgentSystem” y sus entradas en la desinstalación.

Distribución de ficheros

Toda máquina administrada lleva instalado el agente de administración. Junto con el agente se instalan también los procesos locales.

A continuación se presentan todas las rutas y ficheros del agente de administración y los procesos locales:

Agente de administración

El Agente se instala en <AdminIEClientPath>\WasAgent

- WasAgent.conf

- WasAgent.dll

- WaPIRes.exe

- WAInterface.dll

- Wa_AGPRX.dat

- LPTokens.dat

- INTEGRA.dat

- INTEGRA.bak (se genera durante la instalación, no se distribuye)

- INTEGRA.start (se genera durante la instalación, no se distribuye)

- AgentSystem.DAT

- Proxy.dat (se genera durante la instalación, no se distribuye)

Durante la ejecución del agente se crea dentro de esta carpeta la subcarpeta “Data”, con los siguientes ficheros:

- MsiExec.log

- WasAgent.log

- WaHost.log

- WapWinst.log

- Counters.ini

Así mismo se creará la clave de registro “AgentSystem” debajo de “ClientSystem”. Dentro de esa clave se crearán las entradas:

- Value1

- Value2

- Value3

Si la conexión a Internet se debe hacer a través de proxy, al solicitar al usuario los datos para realizar la conexión estos se almacenarán en el fichero AgentSystem.dat dentro de la carpeta <AdminIEClientPath>\WasAgent.

Todo debe ser borrado en la desinstalación.

Proceso local WalConf

Se instala en < AdminIEClientPath >\WalConf

- WalConf.ini

- WalConf.dll

Durante la ejecución de este proceso local se creará el siguiente fichero:

Walconf.log

Proceso local WalLnChr

Se instalan en < AdminIEClientPath >\WalLnChr:

- Wallnchr.dat

- Wallnchr.dll

Durante la ejecución de este proceso local se crearán el siguiente fichero:

WalLnchr.log

Proceso local WalNtf

Se instala en < AdminIEClientPath >\WalNtf

- WalNtf.dat

- WalNtf.dll

- WalNtf.ini

Durante la ejecución de este proceso local se crearán el siguiente fichero:

WalNtf.log

Proceso local WalQtine

Se instala en < AdminIEClientPath >\WalQtine

- WalQtine.ini

- WalQtine.dll

Durante la ejecución de este proceso local se creará el siguiente fichero:

WalQtine.log

Proceso local WalReport

Se instala en < AdminIEClientPath >\WalReport

- WalReport.dll

- WalReport.ini

Durante la ejecución de este proceso local se creará el siguiente fichero:

- WalReport.log

Proceso local WalScan

Se instala en < AdminIEClientPath >\WalScan

- WalScan.dll

- WalScan.ini

Durante la ejecución de este proceso local se creará el siguiente fichero:

WalScan.log

Proceso local WalTest

Se instala en < AdminIEClientPath >\WalTest

- WalTest.dll

- WalTest.ini

Durante la ejecución de este proceso local se crearán los siguientes ficheros:

- WalTest.dat

- WalTest.log

- Waltestlt.dat

- Waltestdf.dat

Proceso local WalUpd

Se instala en < AdminIEClientPath >\WalUpd

- WalUpd.dll

- WalUpd.ini

Durante la ejecución de este proceso local se crearán los siguientes ficheros:

- Counters.ini

- WalUpd.log

También se generará el subdirectorio Data que contendrá el subdirectorio Catalog que podrá llegar a disponer de los siguientes ficheros:

- WEB_GUID

- WEB_CATALOG

- LAST_GUID

- LAST_CATALOG

- LOCAL_CATALOG

- RUMOR_TABLE

- LOCAL_CATALOG.TMP

y el subdirectorio Files que contendrá de manera temporal los ficheros necesarios para realizar actualizaciones necesarias.

Proceso local WalUpg

Se instala en < AdminIEClientPath >\WalUpg

- WalUpg.dll

- WalUpg.ini

- PavGenUn.exe

- Settings.ini

- UpgradeDialog.exe

- WALPCSMInst.dll

- WAPILnchr.exe

Durante la ejecución de este proceso local se crearán los siguientes ficheros:

- Counters.ini

- WalUpg.dat

- WalUpg.log

- WAUPGTD.dat

- WAC_Installer.log

- Agent_Installer.log

- WAC_Installer_YYYY-MM-DD_HH.mm.SS.log

- Agent_Installer_YYYY-MM-DD_HH.mm.SS.log

- WAActions.DAT

- WAActM.DAT

- WAAdmR.dat

- WAAdmR.ini

- WAAFREP.DAT

Dentro se puede generar la carpeta WAActM donde se guardan ficheros descargados por el proceso local para ejecutar algunas acciones.

También se generará el subdirectorio Data que contendrá el subdirectorio Catalog que podrá llegar disponer de los siguientes ficheros:

- WEB_GUID

- WEB_CATALOG

- LAST_GUID

- LAST_CATALOG

- LOCAL_CATALOG

- RUMOR_TABLE

- LOCAL_CATALOG.TMP

- INSTALLED_PRODUCTS.TMP

y el subdirectorio Files que contendrá de manera temporal los instaladores necesarios para realizar las instalaciones/actualizaciones de los productos.

La subcarpeta AFRep incluirá un repositorio de ficheros descargados para hacer acciones relacionadas con la protección.

Proceso local WalSNet

Se instala en < AdminIEClientPath >\WalSNet

- WalSNet.dll

- WalSNet.ini

Durante la ejecución de este proceso local se crearán los siguientes ficheros:

- WALSNet.log

- WALSNET.dat

Plugin WalTask

Se instala en < AdminIEClientPath >\WalTask

- WalTask.dll

- WalTask.ini

Durante la ejecución de este proceso local se crearán los siguientes ficheros:

- WalTask.log

- SCAN_TASKS.DAT

Plugin WalSysCf

Se instala en < AdminIEClientPath >\WalSysCf

- WalSysCf.dll

- WalSysCf.dat

Durante la ejecución de este proceso local se crearán el siguiente fichero:

- WalSysCf.log

Plugin WalSysUd

Se instala en < AdminIEClientPath >\WalSysUd

- WalSysUd\WalSysUd.dll

Gestor de procesos locales

Se instala en < AdminIEClientPath >\WasLpMng

- WapLpMng.exe

- WasLpMng.dll

- Config\Plugins.tok (en el subdirectorio config)

- WapLpmng.ini

- WasLpmng.ini

Durante el proceso de instalación se crearán los ficheros

- WapLpmng.log

- WasLpmng.log

Planificador de tareas

Se instala en < AdminIEClientPath >\Scheduler

- PavAt.exe

- PavSched.dll

- PavAt3Api.dll

- Config\tokens.tok (en el subdirectorio config)

Durante la ejecución de este proceso local se crearán los siguientes ficheros:

- Pavsched.cfg (generado durante el proceso de instalación)

- Tasklist.lst (se genera durante la instalación, no se distribuye)

Servicio principal

Se instala en < AdminIEClientPath >\WAHost

- WAHost.exe

- WAHostClt.dll

Librerías comunes

Se instala en < AdminIEClientPath >\Common

APIcr.dll

AVDETECT.INI

DATA

libxml2.dll

MiniCrypto.dll

msvcr100.dll

PavInfo.ini

pavsddl.dll

Platforms.ini

PSLogSys.dll

pssdet.dll

psspa.dll

putczip.dll

puturar.dll

putuzip.dll

WalAgApi.dll

WalCount.dll

WALExchInf.dll

WALLMIInf.dll

WALMNAPI.dll

WALOSInf.dll

WALRVNCInf.dll

WALTVNCInf.dll

WALTVWRInf.dll

WALUtils.dll

WalUtils.ini

WALUVNCInf.dll

WaPrxRepos.dll

WaPrxRepos.Ini

WCheckReq.dll

Durante su ejecución se creará la subcarpeta “Data” dentro de ésta, que contendrá las políticas propias de la protección para que estén disponibles cuando esta se instale.

Así mismo se crearán los siguientes ficheros:

- PavInfo

- WALExchInf.log

- WalUtils.log

- WALMNAPI.log

- WALLMIInf.log

- WALRVNCInf.log

- WALTVNCInf.log

- WALUtils.log

- WALTVWRInf.log

- WALUVNCInf.log

Servicios

Panda Endpoint Agent crea el servicio siguiente:

- WAHost.exe

Los servicios se instalan llamando al ejecutable con la opción “-RegServer”, y se desinstalan con la opción “-UnregServer”
